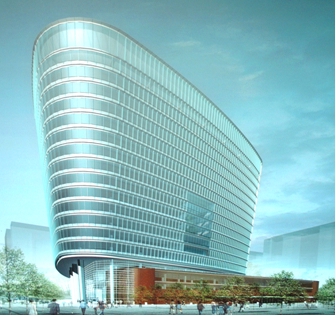

中國海洋石油辦公樓位于北京東四D1區，以其獨特的船形結構屹立于二環之上，全樓共18層，是北京標志性的自用建筑。本次DYNALITE智能照明控制系統控制的區域包括：大堂、大堂展廳、中廳、會議室、電梯廳、空中花園、走廊、車庫以及外景夜景照明。

根據控制區域的功能要求，并結合招標文件，依照設計圖紙及調光回路設計表，我司對中國海洋石油大廈辦公樓進行詳細的系統設計。我們將建筑的智能照明控制系統按照結構豎井的大體位置分成三個子網。

子網一連接的設備包括18層部分及地下三層的三個配電箱中的開關控制模塊，并安裝4個DDMIDC8輸入控制器，可結合開關模塊對車庫的入口進行控制。子網二連接的設備包括1-4層配電箱中的開關控制模塊及由這些配電箱所供電的調光模塊。子網三連接的設備包括5層-18層配電箱中的開關控制模塊及由這些配電箱所供電的調光模塊。開關模塊安裝于配電箱內，采用DIN導軌方式安裝。調光模塊明裝在配電間掛墻安裝即可，由相應的配電箱供電。在18層的三個網橋通過水平敷設路由進行連接，組成照明控制系統的主網。

結合DYNALITE智能照明控制系統產品的網絡特點，雖然在物理結構上將網絡分為3個子網，但從功能上每種設備都能將操作轉換成最潔的命令發送到網上，作為連接在網上的接收方（例如調光模塊等等），無需作復雜的處理便能識別。既每個子網之間的相互通訊完全可以作到通暢無阻。

中央管理主機結合BJ500全中文監控軟件可以方便使操作人員對系統中的任意一條回路進行監控。中控室配置DTK600液晶顯示觸摸屏，具有365天天時鐘管理功能，可以按照編好的程序按照時間自動進行管理，也可以在觸摸屏上直接點擊進行控制。根據大樓特點，在1、3層電梯廳配置DTK502動靜探測器，自動探測有無人，達到人來燈開，人走燈關。US703W、DUS703C照度傳感器安裝于8層和18層的三個建筑立面，結合日照度進行自動控制。1、3、5、18層配置現場控制面板，用來現場操作相關區域燈光場景。另外我司將中央控制主機放于一層的控制中心，方便系統與BMS系統的集成。控制中心設備也連入這一子網中。

使用了智能照明控制系統，從操作和管理上更為簡便和直觀，提高了樓宇照明的智能化水平，并大大的節約了能源。
