可驅動7個LED的電源管理解決方案(圖)
|
上傳人：admin 上傳時間： 2007-09-05 瀏覽次數： 283 |
編者按：隨著消費者搶購需要越來越多功率的便攜式設備，電源已成為今天最熱門的話題。為了使用戶的便攜式設備能夠工作最長的時間，以及精確地讓這些用戶隨時知道他們的設備還能工作多長時間，系統設計師正承受著巨大的壓力。為了幫助設計師應對這些挑戰，Maxim公司推出了最新的電源解決方案，包括一對電源管理IC和一個可以整合到電池組中的可編程電量計。
MAX8662和MAX8663集成了兩個同步降壓穩壓器、一個驅動2~7個白光LED的升壓穩壓器、四個低壓降線性穩壓器(LDO)以及一個用于單節鋰離子(Li+)電池的線性充電器(圖1)。當系統負載峰值超過外部電源的能力時，這兩種IC都會通知電池提供所需的補充電流。
當系統負載要求較低時，來自外部電源的多余功率將被用來給電池充電。當連接外部電源時，系統可以在沒有電池或帶一個用盡的電池的情況下工作。外部電源可以是交流適配器、自動適配器或USB源。這些IC設計用于智能蜂窩手機、PDA、互聯網設備和其它便攜式設備。

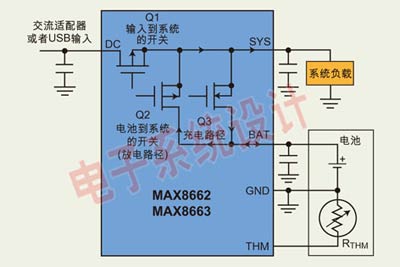

圖1：MAX8662和MAX8663集成了兩個同步降壓穩壓器、一個驅動2~7個白光LED的升壓穩壓器、四個低壓降線性穩壓器以及一個用于單節鋰離子電池的線性充電器。
MAX8663集成了兩個高效率降壓式DC/DC轉換器、四個LDO和一個智能充電器。MAX8662增加了可為最多7個白光LED、OLED或不止一個顯示屏供電的升壓式DC/DC轉換器。兩個降壓轉換器的規格包括可在1~3.3V輸出時實現高達97%的轉換效率。一個降壓轉換器可應對1.2A的負載，另一個可應對900mA的負載。四個LDO支持500mA、300mA和兩個150mA負載。輸入范圍為1.7~5.5V。LDO還具有可選擇的輸出電壓，以省去外部電阻分壓器，并最小化電路板面積。
這款充電器的直流輸入電流限制是可調節的，最高為2A。充電電流也是可調節的，最高為1.5A，以適應多種不同容量的電池。這些芯片提供熱量調節、過壓保護、充電狀態和錯誤輸出、電源正常監視器、電池?zé)崃勘O(jiān)視器和充電計時器。起價為3.95美元。
